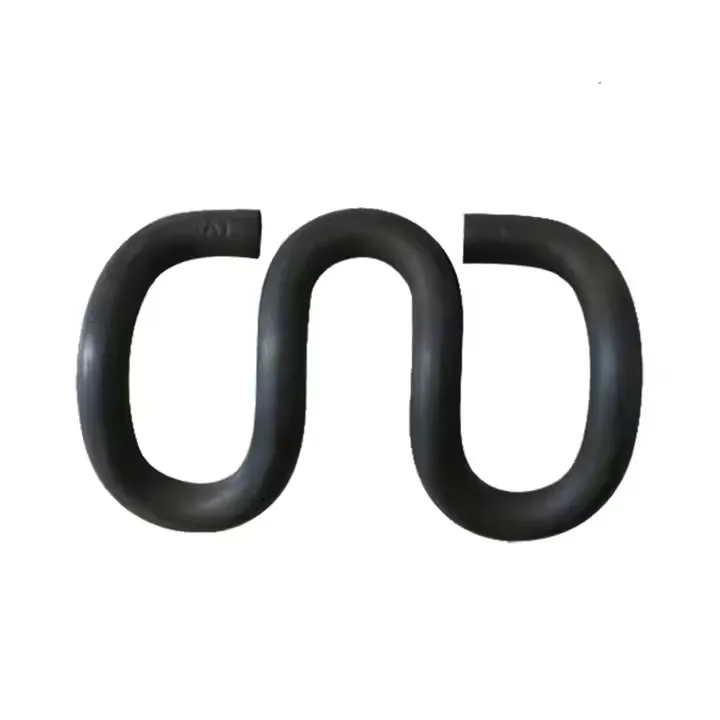

Gearrthóga Iarnróid SKL Córas Fastening

Úsáidtear Gearrthóg Iarnróid chun na ráillí a cheangal leis an bpláta bonn íochtair mar aon leis an trasnán coincréite. Baintear úsáid as raon éagsúil de ghearrthóga tromshaothair chun na ráillí a cheangal leis an mbonnphláta nó leis an gconair codlata, ceann amháin go coitianta ná an E Clip, atá múnlaithe cosúil le fáiscíní páipéir. Is é ceann eile an Clamp Teannas SKL, arb é an cineál is mó a úsáidtear ar fud an domhain freisin. Daoine eile cosúil le KPO Clamp agus Nabla Clip, a úsáidtear freisin i gcásanna éagsúla.

Cur síos

Paraiméadair theicniúla

Gearrthóga Iarnróid SKL - Aicmiú Múnla & Comhoiriúnacht an Chórais Rianaithe

Múnla SKL	Trastomhas sreinge (mm)	Cineál Rian Infheidhme	Iarnród Comhoiriúnach (kg/m)	Príomhtoisí (mm)	Comhpháirteanna ceanglóir Meaitseála	Casmhóiminte Suiteála (N·m)	Meáchan Teoiriciúil (g/pc)
SKL 1	13	Iarnróid Paisinéirí Réigiúnacha	43, 50 (UIC 54)	Airde: 38; Leithead Oscailte: 18; Tiús na Cosa: 5.2	Pláta bonn (Q235); Ceap iarnróid (EPDM, 8mm)	35–45	480
SKL 3	13	-Iompar Iarnróid Lastais Trom	60 (UIC 60), 75	Airde: 42; Leithead Oscailte: 20; Tiús na Cosa: 5.5	Bonnphláta trom-dleachta (Q345); Pad ionsúcháin turrainge (SBR, 10mm)	45–55	490
SKL 12	14	Metro Uirbeach (Príomhlíne)	50, 60 (Caighdeán GB)	Airde: 40; Leithead Oscailte: 19; Tiús na Cosa: 5.8	Bonnphláta inslithe (PA66+GF30); Inslitheoir (ceirmeach, 5mm)	40–50	530
SKL 14	14	Iarnród Ardluais-(250–300km/u)	60 (UIC 60), CRH Iarnróid	Airde: 45; Leithead Oscailte: 21; Tiús na Cosa: 6.0	Pláta bonn beachtais (Q355B); Ceap leaisteacha ard-(sileacain, 6mm)	50–60	580
SKL 24	12	Iarnróid Mianadóireachta	30, 43 (Dleacht-Trom)	Airde: 35; Leithead Oscailte: 17; Tiús na Cosa: 4.8	Bonnphláta frith-chreimeadh (ghalbhánuithe te-dip); Caith{2}}eochaircheap frithsheasmhach (níolón, 7mm)	30–40	420

Gearrthóga Iarnróid SKL - Fíorú Próiseas Ábhar & Feidhmíochta

Grád Ábhar	Comhdhéanamh Ceimiceach (Eochair-eilimintí, Wt. %)	Próiseas Déantúsaíochta	Cóireáil Dromchla	Mír Tástála Feidhmíochta	Caighdeán Tástála	Critéar Glactha
60Si2MnA	C: 0.56-0.64; Si: 1.50-2.00; Mn: 0.60-0.90	Líníocht sreang → Lúbthachta fuar → Múchadh (860-880 céim) + Tempering (420-440 céim)	Galbhánú te-dip (Níos mó ná nó cothrom le 80μm)	1. Dífhoirmiúchán Leaisteacha; 2. Saol Tuirse	GB/T 1222; GB/T 3075	1. Dífhoirmiúchán buan Níos lú ná nó cothrom le 0.5mm (5000 timthriall); 2. Saol tuirse Níos mó ná nó cothrom le 10⁷ timthriallta
55SiMnMo	C: 0.52-0.60; Si: 0.60-0.90; Mn: 1.00-1.30; Táim: 0.15-0.25	Gaibhniú te → Múnlú → Múchadh (850-870 céim) + Tempering (400-420 céim)	Bratú dacromet (Níos mó ná 12μm nó cothrom leis)	1. Neart Teanntachta; 2. Friotaíocht creimeadh	DIN 17221; ISO 9227	1. Neart teanntachta Níos mó ná nó cothrom le 1450MPa; 2. Spraeáil salainn Níos mó ná nó cothrom le 600h (gan meirge dearg)
AISI 9260	C: 0.56-0.64; Si: 1.80-2.20; Mn: 0.70-1.00	Rollta fuar beachtais → CNC lúbthachta → Faoiseamh ar strus (380-400 céim)	Sinc-phlátáil nicil (10-12μm)	1. Cruas; 2. Toughness Tionchair	ASTM A913; ASTM E23	1. Cruas HRC 46-51; 2. Tá cruas an tionchair Níos mó ná nó cothrom le 55J ( -20 céim )
SUP9	C: 0.56-0.64; Si: 1.50-2.00; Mn: 0.60-0.90	Líníocht sreang → Cóireáil teasa → Lúbthachta → Peening lámhaigh	Ocsaíd dubh + sciath ola	1. Roughness Dromchla; 2. Caoinfhulaingt Toiseach	JIS G4801; JIS B0601	1. Garbhacht an dromchla Ra Níos lú ná nó cothrom le 3.2μm; 2. Diall toise ±0.3mm

gnee-soláthraí gairmiúil
