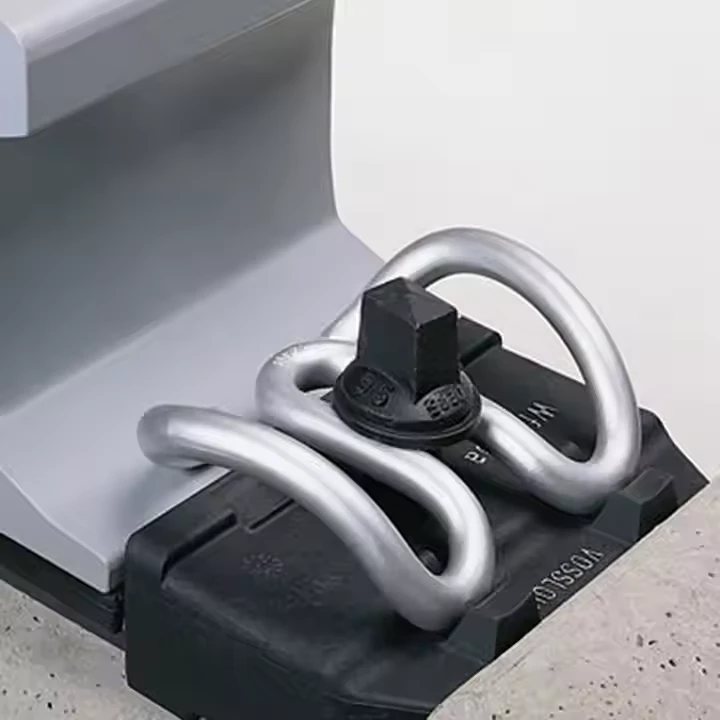

Gearrthóga Iarnróid SKL
|
Múnla |
Trastomhas |
Ábhar |
Cruas |
Fórsa Clampála |
Cóireáil Dromchla |
Úsáid Ghnáthúil |
Std. Comhlíonadh |
|
SKL 12 |
φ12mm |
50CrVA |
41-46 HRC |
6–9 kN |
Leictrea-ghalbhánú-(Níos mó ná nó cothrom le 25μm). |
Tram uirbeach/iarnród éadrom |
EN 13481-4, CJ/T 527 |
|
SKL 14 |
φ14mm |
60Si2MnA |
43-48 HRC |
10-14 kN |
Galbhánú te-dip (Níos mó ná nó cothrom le 85μm). |
Paisinéir/lasta príomhlíne |
EN 13481-3, GB/T 13489 |
|
SKL 15 |
φ16mm |
55SiMnVB |
45-50 HRC |
18-25 kN |
Dacromet + plating since |
-iompar trom (mianadóireacht/port). |
AREMA 10, GB/T 13489 |
|
SKL 20 |
φ15mm |
60Si2CrVA |
46-52 HRC |
15-20 kN |
Dacromet + sealant (Níos mó ná nó cothrom le 10μm). |
-iarnród ardluais (Níos mó ná nó cothrom le 250km/u). |
TB/T 3562, GA 13481-2 |
Seicliosta Cigireachta Eochracha le haghaidh Gearrthóga SKL Iarnróid
|
Mír Cigireachta |
Modh |
Critéir Ghlactha |
Sampláil |
|
Fíorú Ábhar |
Speictriméadar PMI |
Comhoiriúnaigh ábhar na samhla (m.sh., 60Si2MnA do SKL14) |
3 ríomhaire / bhaisc |
|
Tástáil Cruas |
Tástálaí Rockwell (HRC) |
Laistigh de raon an mhúnla (m.sh., 43–48 HRC do SKL14) |
5 ríomhaire / bhaisc |
|
Seiceáil Toiseach |
Caliper digiteach (0.01mm) |
Diall trastomhais Níos lú ná nó cothrom le ±0.2mm |
10 ríomhaire / bhaisc |
|
Lochtanna Dromchla |
10 × formhéadaitheoir + seiceáil amhairc |
Gan scoilteanna/burrs; meirge Níos lú ná nó cothrom le Grád A |
Cigireacht 100%. |
|
Fórsa Clampála (Spota) |
Tástálaí fórsa |
Níos mó ná nó cothrom le Íosta. luach na samhla (m.sh., Níos mó ná nó cothrom le 10kN do SKL14) |
2 ríomhaire / bhaisc |
|
Pacáistiú |
Seiceáil amhairc |
Pacáistiú frith-meirge slán; marcáil shoiléir |
3 phacáiste / bhaisc |
