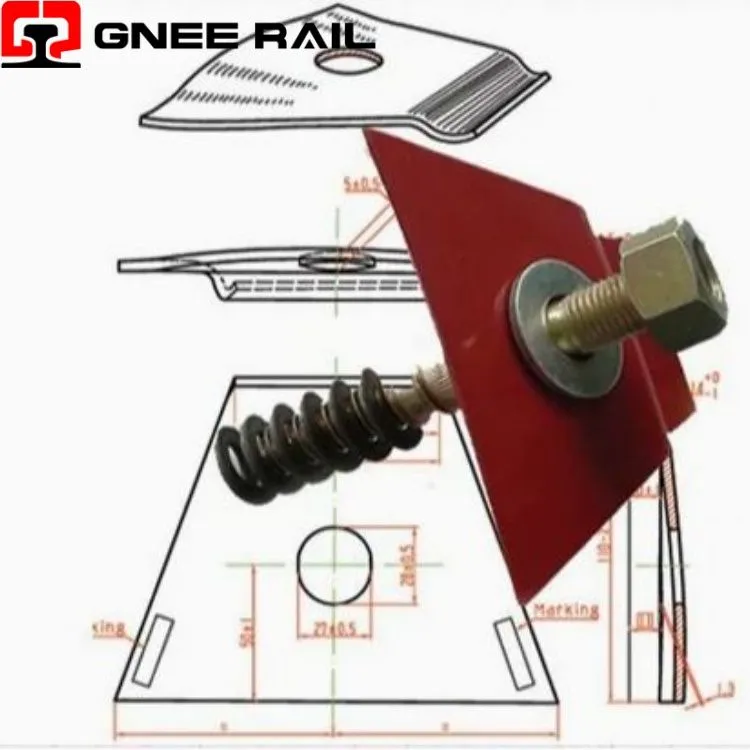

Gearrthóg Nabla Cruach Carbóin

Úsáidtear Gearrthóg Iarnróid chun na ráillí a cheangal leis an bpláta bonn íochtair mar aon leis an trasnán coincréite. Baintear úsáid as raon leathan de ghearrthóga tromshaothair chun na ráillí a cheangal leis an mbonnphláta nó leis an gconair codlata, ceann amháin go coitianta ná an E Clip, atá múnlaithe cosúil le fáiscíní páipéir. Is é ceann eile an Clamp Teannas SKL, arb é an cineál is mó a úsáidtear ar fud an domhain freisin. Daoine eile cosúil le KPO Clamp agus Nabla Clip, a úsáidtear freisin i gcásanna éagsúla.

Cur síos

Paraiméadair theicniúla

↵Córas Iarnróid Nabla Fastening

Tá gearrthóg Nabla iarnróid acóras ceanglóir cruach earraigh déanta triantánachainmnithe as a sainiúil∇-céimseata cruthaa athraíonnsraonadh iarnróid ingearach isteach i bhfeidhm clampála cothrománach forlíontach- uathúil i measc na dúntóirí iarnróid go léir mar angearrthóg amháin a mhéadaíonn srianadh cliathánach faoi ualach dinimiciúil, angearrthóg amháin suiteáilte ag tionchar casúr isteach ghualainn seasta gan comhpháirteanna snáithithe nó laistí, agus ancóras ceangail amháin atá deimhnithe faoi EN13481-2 Chatagóir C do chuair ghéar síos go R150m

Sonraíochtaí Teicniúla:

Mód Teip	Comhpháirt a bhfuil tionchar uirthi	Tairseach / Teorainn	Deacracht Braite	Iarmhairt
Apex micrea{0}}craiceann	Gearrthóg ga taobh istigh	Impact off-centre >5 mm	Dofheicthe go dtí briseadh (18 mí)	Briseadh iomlán tobann; gan aon sraonadh roimh ré
Anvil obair chrua	Póca ghualainn	Hardness >350 HB	Teastaíonn tástálaí cruas páirce	Léiríonn fuinneamh tionchair; briseadh gearrthóg nua go luath
Suiteáil bródúil	Suíocháin gearrthóg	Flush >0.5 mm bródúil	Amharc; direach	Toe load 8 kN vs 12 kN; rail creep >3 mm in aghaidh na bliana
Mímheaitseáil mhiotaleolaíocht	Ábhar gearrthóg	60Si2MnA vs 55Si7	XRF comhionann; OES carbóin ag teastáil	Briseadh fuar nó caitheamh ladhar luathaithe
Neamhréir giniúna	Comhéadan gearrthóg / ghualainn	Pocket depth Δ >0.8 mm	Tomhas caliper	Níos mó ná-tiomána nó faoi-suíochán; earráid fhórsa ±25%
Tomhsaire scaifte scaifte	PA{0}}%GF inslitheoir	Thickness loss >2.0 mm	Tomhsaire mothaithe ag bun an iarnróid	Lateral slop >1.5 mm; leathnú tomhsaire

Raon Feidhmíochta:

Íogaireacht Tionchair Casúr- Is é Nabla anníl ach córas gearrthóg mór suiteáilte fós ag sledgehammer(2-3 bhuille). Fuinneamh tionchair: 80–120 J. As-stailc láir (<5 mm from heel centre) induces dífhoirmiúchán plaisteach áitiúil ar an taobh APEX. Micrea-doimhneacht scoilte: 0.1–0.3 mm. Tréimhse iomadaithe: 12-18 mí. Teip: tobann, gan aon réamhrabhadh sofheicthe.

Cur isteach ar Chaitheamh Anvil- cruaíonn obair dhromchla gualainn inneoin-trí ghearrthóg a chur isteach arís agus arís eile. Méadaíonn cruas ó 220 HB go 380 HB tar éis 500 timthriall. Oibrigh-inneán cruaitení ionsúnn fuinneamh tionchair a thuilleadhFrithchaitear - fuinneamh isteach i n-APEX gearrthóg. Iarmhairt: gearrthóg nua suiteáilte i sean-ghualainn → briste ag 1.2M timthriallta vs timthriallta 5M deimhnithe.

Peirspictíocht Cothabhála & Oibriúcháin

Aimpliú Sraonadh Inbhéarta- Laghdaíonn ualach rotha cos an iarnróid 1–2 mm. cosa caol Nablationtaigh an ghluaiseacht ingearach seo ina crapadh cliathánach 0.5–1.0 mmag ladhar gearrthóg, ag méadú fórsa clampála cothrománach trí15-25% faoi ualach. Ní léiríonn aon ceanglóir eile iompar cóimheas Poisson diúltach.
Gníomh Táite Trí phointe- Gearrthóg teagmhálaí agtrí chrios cruaite: dhá ancaire sÚil i bpócaí gualainn, iompar ladhar amháin ar imeall chos an iarnróid. Tiomáineann ualach ingearach ladharníos doimhne isteach sa choirnéal coise iarnróid, -greim féin-fhuinnimh á cruthú. Soláthraíonn an gníomh wedging seo40-60% srianadh fadaimseartha níos airdená gearrthóga siméadracha d'ualach ladhar coibhéiseach.
