Cur síos

Paraiméadair theicniúla

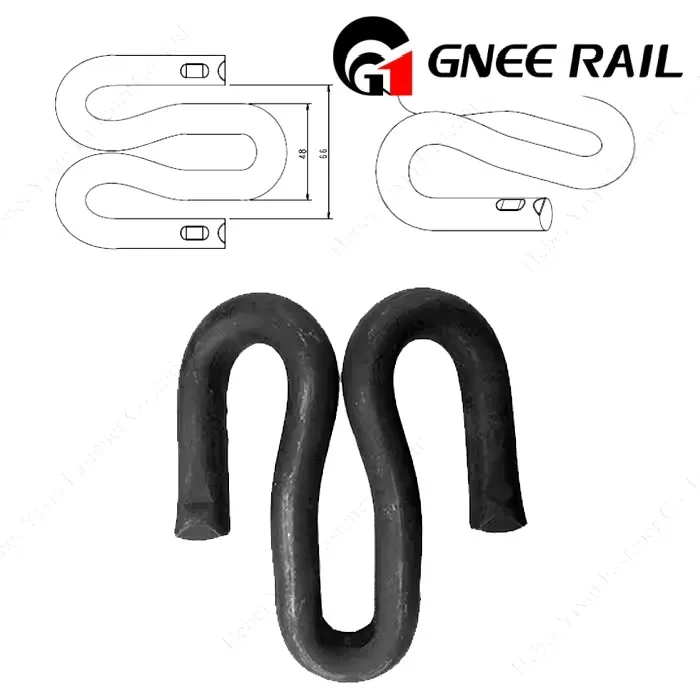

Íosluchtaigh gearrthóg tapa 1504

Léiríonn córas Fast Clip Pandrol an nuálaíocht maidir le ceangal iarnróid. Gearrthóg Tapa GNEE Rail 1504 Is réiteach ceanglóir gan boltaí, ard-leaisteachas é GNEE a thairgeann friotaíocht creathadh agus cobhsaíocht níos fearr do naisc iarnróid-go-codlata. Ideal le haghaidh tógáil rian éifeachtach, éifeachtach ó thaobh costais, laghdaíonn sé riachtanais chothabhála agus uasmhéadaíonn sé feidhmíocht. Soláthraíonn GNEE Rail raon leathan gearrthóga tapa, lena n-áirítear Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600, agus 1605. Áirítear le tairiscintí breise córais cosúil le Pandrol E Clip, SKL Clip, KPO Clamp, Nabla Clip , agus Deenik Clip. Comhlíonta go hiomlán le caighdeáin dhomhanda, is féidir ár dtáirgí a shaincheapadh. Bígí linn inniu!

fast rail clip

Track Sonraíocht an chórais Fast Clip

Níl.	Mír	Innéacs Feidhmíochta
1	Cineál iarnróid infheidhme	Iarnród cruach caighdeánach GB 60kg
2	Tomhsaire iarnróid	1435mm
3	Fána bun an iarnróid	Cuirtear fána bun iarnróid 1:40 ar an trasnán iarnróid
4	Friotaíocht fadaimseartha na ráillí	Go ginearálta, tá friotaíocht fadaimseartha gach sraith de ceanglóir iarnróid agus ráillí níos mó ná 9kN;
5	Leaisteachas an chórais cheangail iarnróid	Tá stiffness statach de 50 go 70 kN/mm ag an eochaircheap iarnróid.
6	Feidhmíocht tuirse	Tar éis 3 mhilliún timthriallta ualaigh, níl aon damáiste ar an gcóras ceanglóir, agus tá na hathruithe brú búcla níos lú ná 20%; tá friotaíocht fadaimseartha na n-athruithe iarnróid níos lú ná 20%; tá stiffness statach na n-athruithe comhpháirteacha níos lú ná 25%.
7	Friotaíocht inslithe	Déantar tástáil ar an gcóras ceanglóir de réir EN13146-5, agus tá an friotaíocht inslithe idir an dá ráillí níos mó ná 5kΩ.
8	Coinníollacha timpeallachta crua	Is féidir an córas ceanglóir a dhíchóimeáil go rathúil le huirlis díchóimeála láimhe tar éis na tástála spraeála salainn 300h a bhfuil cur síos air in EN13146-6.
9	Méid coigeartaithe idir chlé agus ar dheis an iarnróid	Coigeartú suíomh clé agus ar dheis an iarnróid aonshnáithe: -4~+2mm; Coigeartú tomhsaire iarnróid: -8 ~ +4mm, is é 1mm an leibhéal coigeartaithe.
10	Seasamh airde iarnróid	Is é 0mm an méid coigeartaithe.
11	Brú búcla agus raon earrach	Barra earrach cineál FC1504: tá brú búcla 10kN, tá raon an earraigh 12mm; Barra earrach cineál FC1306: tá brú búcla 3kN.
12	Ag tarraingt friotaíocht na gcodanna leabaithe	nach lú ná 60kN friotaíocht tarraingt an suíochán iarainn leabaithe sa sleeper iarnróid.

Rianaigh Fast Clip 1504 paraiméadair theicniúla

Mír Uimh	Ábhar	Trastomhas	Fad gearrthóg	Leithead gearrthóg	Meáchan	HRC	Brú	Tástáil Tuirse
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
E2001	60Si2Mn	ø18			0.6	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
E2007	60Si2Mn	ø18	105±5	38 uas	0.62	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
PR309	60Si2Mn	ø19	130		0.91	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
PR601	60Si2Mn	ø19			0.8	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
PR415	60Si2Mn	ø20			0.8	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
PR601	60Si2Mn	ø20				44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
DI	60Si2Mn	ø18	100±3			44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
E18	60Si2Mn	ø18	100±3			44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
E19	60Si2Mn	ø18	100±3			44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
E20	60Si2Mn	ø18	100±3			44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
SKL12	60Si2Mn	ø13			0.53	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
Gearrthóg Thapa-1508	60Si2Mn	ø15			0.58	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
Gearrthóg tapa-1501	60Si2Mn	ø15			0.58	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
Gearrthóg Thapa-16	60Si2Mn	ø16			0.6	44-48	Níos mó ná nó cothrom le 9.5KN	5000000 uair gan sos
