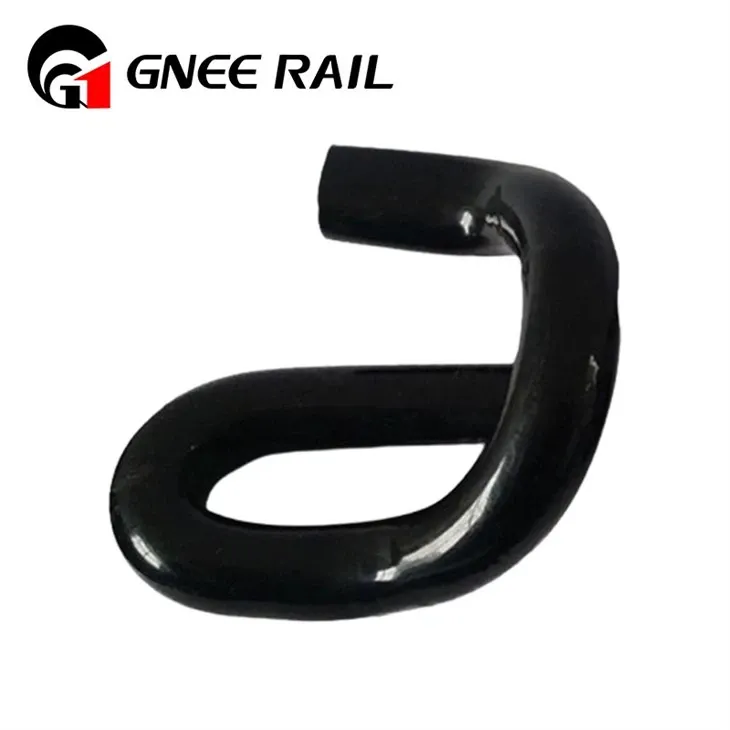

Iarnród Fastening Iarnród E Clip

Úsáidtear Gearrthóg Iarnróid chun na ráillí a cheangal leis an bpláta bonn íochtair mar aon leis an trasnán coincréite. Baintear úsáid as raon leathan de ghearrthóga tromshaothair chun na ráillí a cheangal leis an mbonnphláta nó leis an gconair codlata, ceann amháin go coitianta ná an E Clip, atá múnlaithe cosúil le fáiscíní páipéir. Is é ceann eile an Clamp Teannas SKL, arb é an cineál is mó a úsáidtear ar fud an domhain freisin. Daoine eile cosúil le KPO Clamp agus Nabla Clip, a úsáidtear freisin i gcásanna éagsúla.

Cur síos

Paraiméadair theicniúla

Gearrthóga E Iarnróid

Múnla	Trastomhas	Ábhar	Cruas	Fórsa Clampála	Cóireáil Dromchla	Iarnróid & Radharc is Infheidhme	Dúntóirí Meaitseála	Aifreann in aghaidh na gearrthóg	Stds Comhlíonta
E10	φ10mm	50CrVA	39–44 HRC	4–7 kN	Leictrea-ghalbhánú-( Níos mó ná nó cothrom le 18μm)	Tram Uirbeach (Iarnród íseal 运量,30kg/m)	Bolt M8 + Washer Maol	~85g	EN 13481-4, CJ/T 527
E14	φ14mm	60Si2MnA	42–47 HRC	9–12 kN	Galbhánú te-dip (Níos mó ná nó cothrom le 80μm)	Lastas Réigiúnach (iarnród 43–50kg/m)	M10 Bolt + Glas-Niteoir	~150g	EN 13481-3, GB/T 13489
E16-HD	φ16mm	55SiMnVB	45–50 HRC	16–19 kN	Dacromet (Níos mó ná nó cothrom le 8μm) + Sinc-phlátáil	-Trom (Mianadóireacht, iarnród 60kg/m)	M12 Bolt + Niteoir Earraigh	~220g	AREMA 10, GB/T 13489
E18-HS	φ18mm	60Si2CrVA	46–51 HRC	18–22 kN	Dacromet + séalaithe (Níos mó ná nó cothrom le 10μm)	Ard-Luas (Níos mó ná nó cothrom le 250km/u, CRTS II)	M14 Bolt + Glaschnó	~280g	TB/T 3562, GA 13481-2

Seicliosta Mear Cáilíochta le haghaidh Gearrthóga E Iarnróid

Mír Cigireachta	Modh Tástála	Pas Tapa/Teip Critéar	Plean Samplála	Uirlis/Tagairt
Bailíochtú Ábhar	PMI ríomhaire boise (C/Si/Mn amháin)	C: 0.55–0.65% (do 60Si2MnA); Gan -luachanna grád	2 ríomhaire / bhaisc	Anailíseoir PMI iniompartha
Seiceáil Cruas Spota	Tástálaí Rockwell Inaistrithe	Tástáil 1 phointe; Laistigh de raon samhlacha (± 1 HRC max)	3 ríomhaire / bhaisc	Tástálaí Rockwell (Scála HRC)
Fit Toiseach	Bioráin Tomhsaire (trastomhas) + rialóir	Trastomhas: ±0.2mm; Fad: ± 0.5mm (má bhaineann)	8 ríomhaire / bhaisc	Tacar bioráin Tomhsaire, rialóir Cruach
Cáilíocht Dromchla	Scanadh Amharc (Gan formhéadaitheoir)	Gan scoilteanna/burrs infheicthe; Spotaí meirge Níos lú ná nó cothrom le 3mm²	100% (Randamach)	Cairt Grád Meirge (GB/T 15519)
Fórsa Clampála (Spota)	Tomhsaire Fórsa Simplithe	Níos mó ná nó cothrom le 90 % d’íosfhórsa na samhla (m.sh., Níos mó ná nó cothrom le 8.1kN do E14)	1 ríomhaire / bhaisc	Tomhsaire Fórsa Inaistrithe
Pacáistiú & Marcáil	Seiceáil Amharc	Mála frith{0}}meirge slán; Múnla/baisc inléite	2 phacáiste / bhaisc	Amharciniúchadh

gnee-soláthraí gairmiúil
