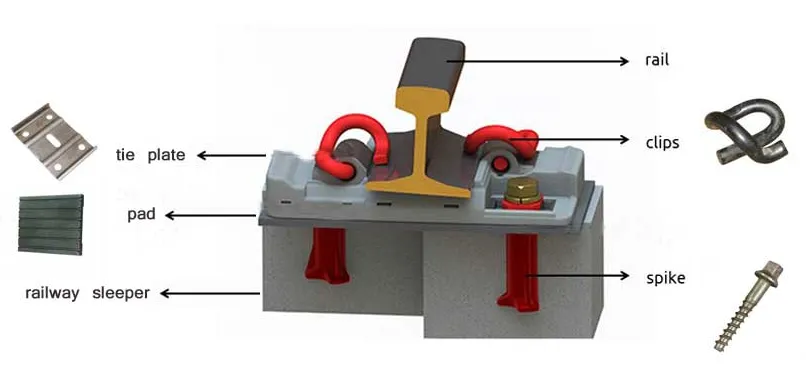

ACóras ceangail iarnróid, ar a dtugtar freisin mar cheangal iarnróid, ceanglóir iarnróid, córas ceangal iarnróid, úsáidtear é chun ráillí a shocrú chuig naisc iarnróid nó ceangail iarnróid, a bhíonn de ghnáthgearrthóga iarnróid, ancairí iarnróid, plátaí comhionannas vótaí iarnróid, cathaoireacha, dúntóirí,Spikes Madraí, spící scriú, boltaí rian,etc. Ní mór go gcuirfí isteach ar chóras ceangail a dhéanamh go cúramach do shábháilteacht ar bhóithre iarnróid.
1. Clampáil iarnróid
Is éard atá i gceist le gearrthóg iarnróid nó clamp iarnróid codanna Essentail de chóras ceangail iarnróid. D'fhéadfadh fórsaí clampála a bheith éagsúil leis an gcóras ceangail agus le riachtanais na gcustaiméirí. Go ginearálta, cuireann an chuid is mó de na córais cheangailte fórsa clampála ar fáil in aghaidh na gearrthóg idir 7.5 go 12.5 kN le sraonadh de na gearrthóga idir 10 agus 15mm. De réir chaighdeáin na hEorpa, is é an fórsa íosta chun an t -iarnród a bhrú tríd an gcóras ceangail 7KN 7KN ná an chuid is mó de na príomhrianta líne agus 9 KN do línte iarnróid ardluais agus línte lasta troma, a thugann le fios go bhfuil fórsa clampála ainmniúil in aghaidh an ghearrthóg de 8.5KN ag íosmhéid líne tráchta measctha agus 10 KN do na hiarratais níos déine.
| E {- gearrthóga clóscríofa | |||
| Múnla | Lárlíne | Ábhar | Cré |
| E1809 | ø20 | 60si2mna | 44-48 |
| E1813 | ø18 | 60si2mna | 44-48 |
| E2001 | ø20 | 60si2mna | 44-48 |
| E2039 | ø20 | 60si2mna | 60si2mna |
| E2055 | ø20 | 60si2mna | 60si2mna |
| Gearrthóga teannas skl | |||
| Múnla | Lárlíne | Ábhar | Cré |
| SKL1 | ø13 | 60SI3CRA | 42-47 |
| SKL3 | ø13 | 60SI3CRA | 42-47 |
| SKL12 | ø13 | 38si7 | 42-47 |
| SKL14 | ø14 | 60si2mna | 42-47 |
| Clipeanna iarnróid eile | |||||
| Múnla | Gearrthóg Iarnróid na Rúise | Gearrthóg Deenik | Frith -- Gearrthóg Vandal | Gearrthóg Fast GL1419 | GL1419 |
| Lárlíne | ø18 | ø25 | ø18 | ø15 | ø14 |
Le haghaidh tuilleadh eolais - déan teagmháil anois!

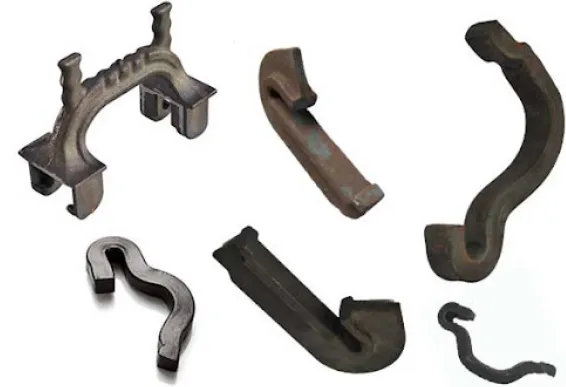

2. Gualainn/ ancaire
Tá ról an -tábhachtach ag an ancaire ghualainn/ iarnróid iarnróid i gcóras ceangail. Caithfidh an t -ancaire gualainn/ iarnróid iarnróid a bheith in ann tionchar na n -ualaí agus an chreathadh a tharchuirtear chuig an sleamhnán a sheasamh gan an sleeper a bhriseadh nó a bheith scaoilte. Éilíonn an caighdeán Eorpach gur chóir go mbeadh na heilimintí go léir de cheangal in ann fórsa tarraingthe 60kn a sheasamh gan aon dochar a dhéanamh don chodálaí.
Sonraíochtaí ancairí Iarnróid
| Tíopáil | Úsáidte i 50kg, 85kg, 90 /91lb, 115Re /136Re, UIC54 & UIC60 Rail, nó cineálacha eile ar líníochtaí custaiméirí. | ||
| Ábhar | 60si2mna | 45# | QT500-7 |
| Comhdhéanamh Ceimiceach (%) | C: 3.60-3.80, MN: Níos lú ná nó cothrom le 0.6, Si: 2.50-2.90, P: Níos lú ná nó cothrom le 0.08, S: Níos lú ná nó cothrom le 0.025 | ||
| C: 0.56-0.64, MN: 0.60-0.90, IR: 1.60-2.00, CR: Níos lú ná nó cothrom le 0.35, P: Níos lú ná nó cothrom le 0.03, S: níos lú ná nó cothrom le 0.03 | C: 0.42-0.50, MN: 0.50-0.80, IR: 0.17-0.37, CR: Níos lú ná nó cothrom le 0.25, P: Níos lú ná nó cothrom le 0.035, S: Níos lú ná nó cothrom le 0.035 | ||
| Tar chun tosaigh | plain (oiled), péinteáil datha, since péinteáilte nó hdg | ||
| Caighdeánach | AS1085.10-20002, DIN, ISO-9001 | ||
Le haghaidh tuilleadh eolais - déan teagmháil anois!

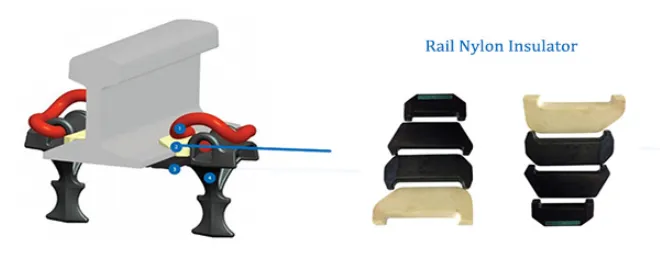

3. Inslitheoir
Oibríonn inslitheoir iarnróid i gcóras ceangail iarnróid mar mhaolú chun stop a chur le caitheamh comhpháirteanna eile. Agus ansin ní mór an t -inslitheoir a dhéanamh as ábhair atá frithsheasmhach in aghaidh a chaitheamh, chun díghrádú a dhéanamh ar sholas ultra Violet agus chun ionsaí a dhéanamh ar cheimiceáin. Athraíonn na riachtanais ar inslitheoirí le nádúr na gcóras comharthaíochta agus leictreachais.
Sonraí sonraí inslitheoir níolóin iarnróid
| Paraiméadar teicniúil | Aonad | Riachtanas Teicniúil | Luach |
|---|---|---|---|
| Dlús | g/cm | 1.3-1.45 | 1.45 |
| Neart teanntachta | MPA | Níos mó ná nó cothrom le 170 | 178 |
| Élagáil | % | Níos lú ná nó cothrom le 4.4 | 4.0 |
| Neart lúbthachta | MPA | Níos mó ná nó cothrom le 250 | 290 |
| Neart tionchair (gan aon bhearna) | Kj/m2 | Níos mó ná nó cothrom le 80 | 85 |
| Leáphointe | céim | 250 - 270 | 270 |
| Friotaíocht inslithe | Ω | Níos mó ná nó cothrom le 1 × 108 | 5×108 |
| Ábhar snáithín gloine | % | 30-35 | 35 |
| Cré | HRR | Níos mó ná nó cothrom le 110 | 118 |
Le haghaidh tuilleadh eolais - déan teagmháil anois!

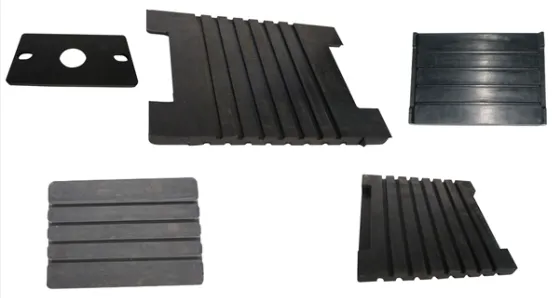

4. Pads Iarnróid
Feidhm naPillíní IarnróidIs é an t -ualach a scaipeadh ón iarnród go dtí an sleeper iarnróid agus chun na hualaí a mhaolú ó dhroch -alt, neamhrialtachtaí agus lochtanna a rianú i stoc rollta. Is iondúil go ndéantar an ceap iarnróid as rubar, de 10 mm tiubh, nó gur plaisteach é mar EVA idir 5 mm agus 10 mm tiubh. Is iondúil go mbíonn stiffness an eochaircheap sa Rang 40-450 kN/mm, agus is féidir leis an ceap plaisteach 5 mm stiffness a thairiscint chomh hard le 6000 kN/mm. Ní mholtar pillíní iarnróid stiffness íseal le húsáid i gcuair níos géire ná thart ar 400m ga.
Ceap iarnróid rubair
| Paraiméadar teicniúil | Aonad | Luach |
| Stiall | KNN | 90-130 |
| Cruas cruas a | céim | 72-80 céim |
| Friotaíocht leictreonach | Ω | Níos mó ná nó cothrom le 106 |
| Neart teanntachta roimh aosú | MPA | Níos mó ná nó cothrom le 12.5 |
| Fadú roimh aosú | % | Níos mó ná nó cothrom le 250 |
