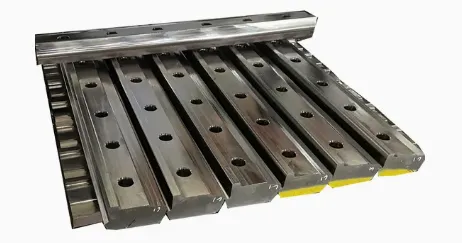

Apláta éisc iarnróidIs barra comhpháirteach cruach é atá suite feadh an ghréasáin iarnróid chun foircinn iarnróid neamhleanúnacha a athcheangal, rud a chuireann ar chumas na rannóige siúntáilte ualaí oibriúcháin a iompar mar chuid de struchtúr an riain. Trí leanúnachas a athbhunú, cuireann sé cosc ar chaillteanas tobann stiffness ag an gcomhpháirteach.GNEE RAILsoláthraíonn sé plátaí éisc le haghaidh ráillí UIC50/54/60, GB 8–60 kg/m, rannóga AREMA/ASCE, próifílí BS11, cineálacha iarnróid JIS, ráillí AS1085, ráillí craein DIN536 A55-A120, agus QU70/80/100/120, le measúnú comhoiriúnachta comhpháirteach.
joints iarnróid caighdeánach idirnáisiúnta
Comhpháirteach Iarnróid Caighdeánach na Síne
BS Standard Rail Joint
Comhpháirt Iarnróid UIC
Comhpháirteach Iarnróid Caighdeánach DIN
Comhpháirteach Iarnróid Caighdeánach Mheiriceá Theas
Comhpháirteach Iarnróid Chaighdeánach na hAfraice
Comhpháirteach Iarnróid Caighdeánach AREMA
Conas na sonraíochtaí comhpháirteacha iarnróid cuí a roghnú?
Chun sonraíochtaí oiriúnacha comhpháirteacha iarnróid a roghnú ní mór próifílí pláta éisc a mheaitseáil leis an meáchan iarnróid ar leith (m.sh., 52kg, 60kg), próifíl iarnróid, spásáil poll bolt, agus paraiméadair oibriúcháin amhail ualach acastóra, luas tráchta, agus cuaire. I measc na bpríomhcheisteanna tá cruach -ard-neart (880+ MPa) a roghnú le haghaidh iompar trom, ailt inslithe a úsáid le haghaidh comharthaíochta, agus bearnaí fairsingithe cuí a chinntiú.
Príomhchéimeanna don Roghnú:
- Sainaithin Próifíl Iarnróid agus Meáchan:Meaitseáil próifíl an pláta éisc (nó an barra comhpháirteach) leis an gcuid beacht iarnróid (eg, caighdeáin AREMA, UIC, JIS).
| Pláta éisc le haghaidh Iarnród Cruach Caighdeánach UIC | |||
| Cineál Iarnróid Cruach | Meáchan Iarnróid Cruach (KG/M) | Caighdeán Pláta Éisc | Ábhar Pláta Éisc |
| UIC54 | 54.43 | UIC | 45#,55# |
| UIC60 | 60.34 | ||
| Pláta éisc le haghaidh BS Standard Steel Rail | |||
| BS50'O' | 24.833 | BS 47-1 | 55#,45# Eorpach Grád 700 |
| BS60A | 30.618 | ||
| BS75R | 37.041 | ||
| BS80A | 39.761 | ||
| BS90A | 45.099 | ||
| BS100A | 50.182 | ||
| BS113A | 56.398 | ||
| Comhbharra do AREMA 2007 Standard Steel Rail | |||
| 100RE(TR50) | 50.35 | AREMA 2007 saor in aisce, | 45#,55#,AREMA Grád Cruach |
| 115RE | 56.9 | ||
| 115-119RE | |||
| 132RE | 65.31 | ||
| 133RE | 66.1 | ||
| 136RE | 67.41 | ||
| 132-136RE | |||
| Pláta Éisc Le haghaidh Iarnróid Cruach Caighdeánach na Síne | |||
| GB15KG | 15.2 | YB226-63 | Q235,45# |
| GB18KG | 18.06 | YB225-63 | |
| GB22KG | 22.3 | YB14-63 | |
| GB24KG | 24.46 | ||
| GB30KG | 30.1 | YB351-63 | |
| GB38KG | 38.733 | TB/T 2345-2008 | 45#,55# |
| GB43KG | 44.653 | ||
| GB50KG | 51.514 | ||
- Socraigh Paraiméadair Oibriúcháin:Éilíonn ualaí tromacastóra agus luasanna arda plátaí éisc níos troime a bhfuil neart agus righneas níos mó acu.
- Déan Riachtanais Leictreacha a Mheas:Roghnaigh hailt iarnróid inslithe le haghaidh criosanna comhartha chun seoltacht leictreach idir foircinn iarnróid a chosc.
- Smaoinigh ar Riachtanais Suímh:Teastaíonn joints saincheaptha le cur chuige droichid, comhpháirteanna lasc (sála tionóil), agus láithreacha speisialta.
- Meaitseáil Patrúin Poll Bolt:Cinntigh go bhfuil an líon ceart agus an spásáil cheart idir na poill boltaí ag an mbarra comhpháirteach chun foircinn an iarnróid a fheistiú.
- Déan Neart Ábhar a mheas:Le haghaidh rianta príomhlíne, roghnaigh cruach le neart teanntachta ard (880+ MPa).
Roghnaigh Cineál:
- Plátaí éisc:Ceangal caighdeánach, costéifeachtach.
- Siúntaí Joggled:Úsáidtear é chun ráillí táthaithe briste / scoilte a dheisiú (soláthraítear spás don bhóna táthaithe).
- Comhcheangail Aistrithe:Ceangail próifílí nó meáchain iarnróid éagsúla.
- Cinntigh Leathnú Cuí:Caithfidh an comhpháirteach freastal ar chrapadh teirmeach agus leathnú an iarnróid.
| Catagóir Aicmithe | Cineál Comhpháirteach Iarnróid | Croímhíniú / Príomhthréithe |
| De réir Seasaimh ar Rian | Comhpháirteach Cearnóg | Tá siúntaí ar ráillí comhthreomhara ailínithe os comhair a chéile. Coitianta ar rianta díreacha; simplí ach is cúis le níos mó tionchair. |
| Comhthuisneach | Tá siúntaí ar iarnród amháin os comhair lárphointe an iarnróid in aice láimhe. Úsáidtear go príomha ar chuair chun fórsaí a laghdú agus cáilíocht turas a fheabhsú. | |
| De réir Staid na gCodladh | Comhpháirteach Tacaithe | Luíonn foircinn iarnróid go díreach ar "codlata comhpháirteach" amháin. Laghdaíonn sé sraonadh ach cruthaíonn sé pointe dochta, ard cothabhála. |
| Comhchoiste ar Fionraí | Tá foircinn iarnróid suite idir dhá thrasnán. An cineál is coitianta; cuireann solúbthacht ar fáil ach teastaíonn cothabháil níos minice. | |
| Droichead Comhpháirteach | Cosúil le fionraí, ach úsáideann pláta droichead miotail chun ráillí a nascadh ar gach taobh den chomhpháirteach. Ní úsáidtear go forleathan. | |
| Trí Feidhmíochta & Feidhm | Comhpháirteach Gnáth (Botáilte). | Ceangal caighdeánach ag baint úsáide as plátaí éisc agus boltaí. Costas-éifeachtach, ceadaíonn sé leathnú teirmeach. |
| Comhréiteach | Nascann sé dhá ráillí de mhéideanna/próifílí éagsúla. Úsáidtear plátaí éisc atá múnlaithe go speisialta chun trasdul réidh a chinntiú. | |
| Comhsheoltach | Cinntíonn sé leanúnachas leictreach idir na codanna iarnróid le haghaidh srutha tarraingthe agus comharthaíochta, ag baint úsáide as ábhair seoltacha. | |
| Comhpháirteach Inslithe (IRJ) | Déanann sé codanna iarnróid a leithlisiú go leictreach le haghaidh córais chomharthaíochta. Úsáideann sé ábhair inslithe idir ráillí agus plátaí. | |
| Comhpháirteach Táthaithe | Tá foircinn iarnróid comhleádh le chéile (m.sh., táthú teirmít). Cruthaíonn Iarnród Táite Leanúnach (CWR) le haghaidh rian níos réidhe agus níos láidre. | |
| Comhpháirteach Reoite | Bail lochtach nuair a chuireann plátaí éisc daingean nó creimthe cosc ar leathnú/crapadh teirmeach, rud a fhágann go mbíonn ardstrus ann. | |
| Comhpháirteach Leathnaithe (REJ) | Ligeann sé do ghluaiseacht iarnróid fadaimseartha rialaithe (m.sh., ar dhroichid) cosc a chur ar bhúcla nó briseadh de bharr athruithe teochta. |
Bunaithe i 2008,GNEE RAILis monaróir agus soláthraí domhanda ceannródaíoch comhpháirteanna iarnróid, ag speisialú i-ardchaighdeánplátaí éisc iarnróid(barraí comhpháirteacha/barraí spíosraí) le cumas táirgthe láidir agus cumais seirbhíse domhanda.
Tá ár bpunann pláta éisc iarnróid cuimsitheach agus comhlíontach le caighdeáin idirnáisiúnta lena n-áirítear UIC, AREMA, BS, DIN, agus GB, a chlúdaíonn iarnród éadrom (8kg-30kg), iarnród trom (38kg{-75kg), agus córais iarnróid chraenacha (QU70-QU120). Cuirimid cineálacha éagsúla ar fáil cosúil le barraí comhpháirteacha inslithe, plátaí éisc bulged, agus hailt iarnróid comhréitigh, le sonraíochtaí beachta (4-poll/6-poll, 24-orlach/36-orlach), ag cinntiú sárfheidhmíocht mheicniúil. Seasann muid le dianrialú cáilíochta le tacaíocht ó dheimhniú ISO 9001:2015, ionad iniúchta intí, agus iniúchtaí SGSV agus tríú páirtí. Cuimsíonn ár seirbhís aon-stad saincheaptha, táirgeadh, pacáistiú, agus tacaíocht iar-díolacháin, atá oiriúnaithe do riachtanais tionscadail na gcliant.
Cliceáil anseochun catalóg mhionsonraithe táirgí GNEE RAIL a fháil
